DS90C187LFX/NOPB 供应商
-
DS90C187LFX/NOPB
品牌：TI 封装/批号：原厂原装/22+ -
DS90C187LFX/NOPB
品牌：TI(德州仪器) 封装/批号：VQFN-92-MR(7x7)/2022+
DS90C187LFX/NOPB 属性参数
- 现有数量：0现货10,000Factory查看交期
- 价格：2,500 : ￥41.45079卷带（TR）
- 系列：Automotive, AEC-Q100
- 包装：卷带（TR）
- 产品状态：在售
- 功能：串行器
- 数据速率：5.57Gbps
- 输入类型：LVCMOS
- 输出类型：FPD 链路，LVDS
- 输入数：53
- 输出数：8
- 电压 - 供电：1.71V ~ 1.89V
- 工作温度：-10°C ~ 70°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：92-VFQFN 双排裸露焊盘
- 供应商器件封装：92-VQFN-MR（7x7）
产品特性
- 185MHz 下的典型功耗为 100mW（SIDO 模式）
- 驱动 QXGA 和 WQXGA 类显示器
- 三种工作模式：单输入像素、单输出像素 (SISO)：最大频率为 105MHz单输入像素、双输出像素 (SIDO)：最大频率为 185MHz双输入像素、双输出像素 (DIDO)：105MHz
- 单输入像素、单输出像素 (SISO)：最大频率为 105MHz
- 单输入像素、双输出像素 (SIDO)：最大频率为 185MHz
- 双输入像素、双输出像素 (DIDO)：105MHz
- 支持 24 位 RGB、48 位 RGB
- 可选的低功耗模式支持 18 位 RGB、36 位 RGB
- 支持 3D+C、4D+C、6D+C、6D+2C、8D+C 和 8D+2C LVDS 配置
- 与 FPD-Link 解串器兼容
- 由 1.8V 单电源供电
- 直接与 1.8V LVCMOS 连接
- 睡眠模式下的功耗低于 1mW
- 与扩频时钟兼容
- 小型 7mm × 7mm × 0.9mm 92 引脚双行 VQFN 封装
产品概述
DS90C187 是一款低功耗串行器，该器件用于便携式电池供电，能够减小主机 GPU 与显示器之间的 RGB 接口的尺寸。DS90C187 串行器旨在支持主机与平板显示器之间频率为 60Hz、分辨率高达 QXGA (2048x1536) 的双像素数据传输。该发送器可将高达 48 位（双像素 24 位颜色）的 1.8V LVCMOS 数据转换成双通道 4 数据 + 时钟 (4D+C) 宽度更低的接口 LVDS 兼容数据流。 DS90C187 支持 3 种工作模式。 在双输入像素/双输出像素模式下，该器件能够以 60Hz 的频率下驱动高达 QXGA 2048x1536 的分辨率，或者以 30Hz 的频率驱动高达 QSXGA 2560x2048 的分辨率。在该模式下，该器件可以 2 通道 24 位 RGB 数据转换成 2 通道 4D+C LVDS 数据流。 对于所有模式，该器件都支持 18bpp 和 24bpp 颜色。DS90C187 采用小型 92 引脚双行 VQFN 封装并 采用 1.8V 单电源，以实现最低的功率耗散。

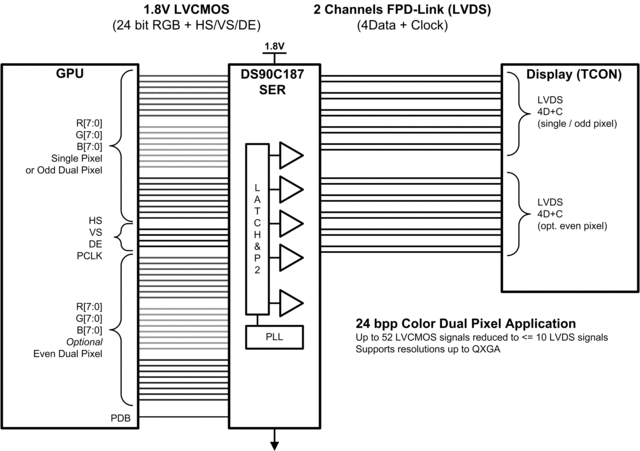

DS90C187LFX/NOPB 电路图
