DRV8662RGPT 属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：PMIC - 电机和风扇控制器，驱动器
- 系列：-
- 应用：压电电机驱动器
- 评估套件：可供
- 输出数：1
- 电流 - 输出：可调
- 电压 - 负载：200V
- 电源电压：3 V ~ 5.5 V
- 工作温度：-40°C ~ 70°C
- 安装类型：表面贴装
- 封装/外壳：20-VFQFN 裸露焊盘
- 供应商设备封装：20-QFN 裸露焊盘（4x4）
- 包装：®
- 其它名称：296-29163-6
产品特性
- 高电压压电式触觉驱动器 在 200VPP和 300Hz 上驱动高达 100nF 的负载 在 150VPP和 300Hz 上驱动高达 150nF 的负载 在 100VPP和 300Hz 上驱动高达 330nF 的负载 在 50VPP和 300Hz 上驱动高达 680nF 的负载 差分输出
- 在 200VPP和 300Hz 上驱动高达 100nF 的负载
- 在 150VPP和 300Hz 上驱动高达 150nF 的负载
- 在 100VPP和 300Hz 上驱动高达 330nF 的负载
- 在 50VPP和 300Hz 上驱动高达 680nF 的负载
- 差分输出
- 集成升压转换器 可调升压电压 可调节限流 集成功率场效应晶体管 (FET) 和二极管 无需变压器
- 可调升压电压
- 可调节限流
- 集成功率场效应晶体管 (FET) 和二极管
- 无需变压器
- 1.5ms 的快速启动时间
- 3.0V 至 5.5V 的宽电源电压范围
- 1.8V 兼容数字引脚
- 过热保护
- 采用 4mm x 4mm x 0.9mm 四方扁平无引线 (QFN) 封装 (RGP)
产品概述
DRV8662 是一款单芯片压电式触觉驱动器，此驱动器具有集成的 105V 升压开关、集成型功率二极管、和集成的完全差分放大器。这个多用途器件能够驱动高压和低压压电式触觉制动器。输入信号可为差分或者单端。DRV8662 支持四种 GPIO 控制的增益：28.8dB、34.8dB、38.4dB 和 40.7dB。使用两个外部电阻来设定升压电压，并且升压电流限制可通过 REXT 电阻进行编程。此升压转化器架构将不允许对电源电流的要求超过 REXT 电阻所设定的限值；因此，DRV8662 非常适合于便携式应用。这个特性还允许用户针对基于所需性能要求的给定电感器来优化 DRV8662。1.5ms 的典型启动时间使得 DRV8862 成为用于快速触觉响应的理想压电式驱动器。该器件具有热过载保护，可在过驱动时免遭损坏。

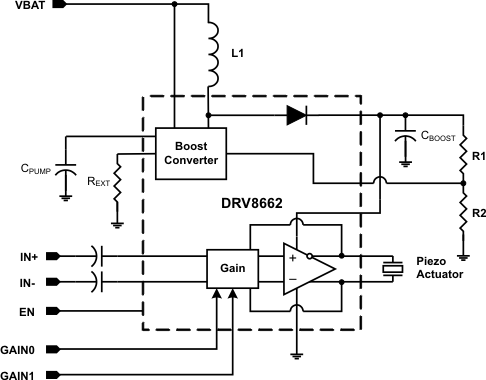

DRV8662RGPT 电路图
