CSD87351ZQ5D 供应商
-
CSD87351ZQ5D
品牌：TI 封装/批号：原厂原装/22+ -
CSD87351ZQ5D
品牌：TI 封装/批号：TSSOP/23+
CSD87351ZQ5D 属性参数
- 现有数量：0现货10,000Factory查看交期
- 价格：2,500 : ￥8.31162卷带（TR）
- 系列：NexFET?
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 技术：MOSFET（金属氧化物）
- 配置：2 N 沟道（双）非对称型
- FET 功能：逻辑电平门
- 漏源电压（Vdss）：30V
- 25°C 时电流 - 连续漏极 (Id)：32A
- 不同 Id、Vgs 时导通电阻（最大值）：-
- 不同 Id 时 Vgs(th)（最大值）：2.1V @ 250μA
- 不同 Vgs 时栅极电荷?(Qg)（最大值）：7.7nC @ 4.5V
- 不同 Vds 时输入电容 (Ciss)（最大值）：1255pF @ 15V
- 功率 - 最大值：12W
- 工作温度：-55°C ~ 150°C（TJ）
- 安装类型：表面贴装型
- 封装/外壳：8-PowerLDFN
- 供应商器件封装：8-LSON（5x6）
产品特性
- 半桥电源块
- 电流 20A 时，系统效率达到 90%
- 工作电流高达 32A
- 高频工作（高达 1.5MHz）
- 高密度 SON 5mm × 6mm 封装
- 针对 5V 栅极驱动进行了优化
- 开关损耗较低
- 超低电感封装
- 符合 RoHS 环保标准
- 无卤素
- 无铅引脚镀层
- 经提升的静电放电 (ESD) 保护性能
产品概述
此 CSD87351ZQ5D NexFET™电源块是面向同步降压 应用 的优化设计方案，能够以 5mm × 6mm 的小巧外形提供高电流、高效率以及高频率性能。该产品针对 5V 栅极驱动 应用进行了优化，可提供一套灵活的解决方案，在与来自外部控制器/驱动器的任一 5V 栅极驱动配套使用时，均可提供高密度电源。
CSD87351ZQ5D 数据手册
CSD87351ZQ5D

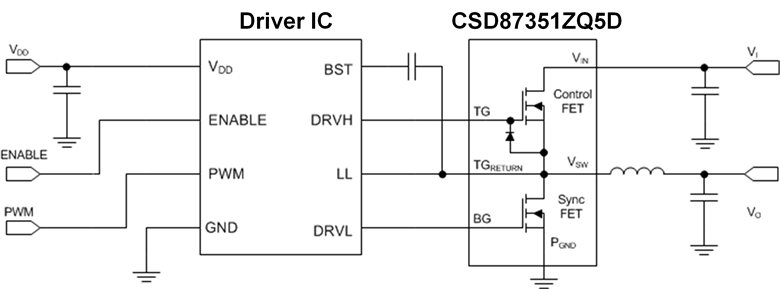

CSD87351ZQ5D 电路图
