CSD87334Q3D 供应商
-
CSD87334Q3D
品牌：TI 封装/批号：原厂原装/22+ -
CSD87334Q3D
品牌：TI/德州仪器 封装/批号：QFN/21+ -
CSD87334Q3D
品牌：TI(德州仪器) 封装/批号：VSON-8/2022+
CSD87334Q3D 属性参数
- 现有数量：0现货查看交期
- 价格：2,500 : ￥5.41388卷带（TR）
- 系列：NexFET?
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 技术：MOSFET（金属氧化物）
- 配置：2 N 沟道（双）非对称型
- FET 功能：逻辑电平门
- 漏源电压（Vdss）：30V
- 25°C 时电流 - 连续漏极 (Id)：20A
- 不同 Id、Vgs 时导通电阻（最大值）：6 毫欧 @ 12A，8V
- 不同 Id 时 Vgs(th)（最大值）：1.2V @ 250μA
- 不同 Vgs 时栅极电荷?(Qg)（最大值）：8.3nC @ 4.5V
- 不同 Vds 时输入电容 (Ciss)（最大值）：1260pF @ 15V
- 功率 - 最大值：6W
- 工作温度：-55°C ~ 150°C（TJ）
- 安装类型：表面贴装型
- 封装/外壳：8-PowerTDFN
- 供应商器件封装：8-VSON（3.3x3.3）
产品特性
- 半桥电源块
- 针对高占空比进行了优化
- 输入电压高达 24V
- 12A 电流时系统效率达 96.1%
- 12A 电流时，PLoss 为 1.6W
- 工作电流高达 20A
- 高频工作（高达 1.5MHz）
- 高密度 3.3mm × 3.3mm 小外形尺寸无引线 (SON) 封装
- 针对 5V 栅极驱动进行了优化
- 开关损耗较低
- 超低电感封装
- 符合 RoHS 环保标准
- 无卤素
- 无铅引脚镀层
产品概述
CSD87334Q3D NexFET™电源块是面向同步降压和升压 应用 的优化设计方案，能够以 3.3mm × 3.3mm 的小巧外形提供高电流、高效率以及高频率性能。该产品针对 5V 栅极驱动 应用进行了优化，在与外部控制器或驱动器配合使用时， 可在高占空比应用中 提供灵活的解决方案
CSD87334Q3D 数据手册
CSD87334Q3DT

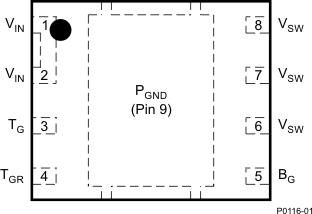

CSD87334Q3D 电路图
