CSD22206W

Texas Instruments 单 FET，MOSFET

CSD22206W 供应商

CSD22206W 属性参数

  • 现有数量：1,404现货9,000Factory
  • 价格：1 : ￥5.88000剪切带（CT）3,000 : ￥2.22995卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • FET 类型：P 通道
  • 技术：MOSFET（金属氧化物）
  • 漏源电压（Vdss）：8 V
  • 25°C 时电流 - 连续漏极 (Id)：5A（Ta）
  • 驱动电压（最大 Rds On，最小 Rds On）：2.5V，4.5V
  • 不同 Id、Vgs 时导通电阻（最大值）：5.7 毫欧 @ 2A，4.5V
  • 不同 Id 时 Vgs(th)（最大值）：1.05V @ 250μA
  • 不同 Vgs 时栅极电荷?(Qg)（最大值）：14.6 nC @ 4.5 V
  • Vgs（最大值）：-6V
  • 不同 Vds 时输入电容 (Ciss)（最大值）：2275 pF @ 4 V
  • FET 功能：-
  • 功率耗散（最大值）：1.7W（Ta）
  • 工作温度：-55°C ~ 150°C（TJ）
  • 安装类型：表面贴装型
  • 供应商器件封装：9-DSBGA
  • 封装/外壳：9-UFBGA，DSBGA

产品特性

  • 超低电阻
  • 小尺寸封装 1.5mm x 1.5mm
  • 无铅
  • 栅极静电放电 (ESD) 保护
  • 符合 RoHS 环保标准
  • 无卤素
  • 栅 - 源电压钳位

产品概述

这款 –8V、4.7mΩ、1.5mm × 1.5mm 器件设计用于在超薄且具有出色散热特性的超小外形尺寸封装内提供最低的导通电阻和栅极电荷。低导通电阻与小型封装尺寸和低高度结合在一起，使得此器件非常适合于电池供电运行的空间受限 应用。
查看全部

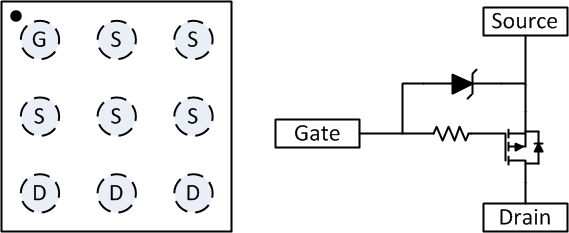

CSD22206W 电路图
