CSD19505KTTT
品牌：TI 封装/批号：原厂原装/22+
CSD19505KTTT 属性参数
- 现有数量：104现货900Factory
- 价格：1 : ￥31.24000剪切带（CT）50 : ￥26.52720卷带（TR）
- 系列：NexFET?
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- FET 类型：N 通道
- 技术：MOSFET（金属氧化物）
- 漏源电压（Vdss）：80 V
- 25°C 时电流 - 连续漏极 (Id)：200A（Ta）
- 驱动电压（最大 Rds On，最小 Rds On）：6V，10V
- 不同 Id、Vgs 时导通电阻（最大值）：3.1 毫欧 @ 100A，10V
- 不同 Id 时 Vgs(th)（最大值）：3.2V @ 250μA
- 不同 Vgs 时栅极电荷?(Qg)（最大值）：76 nC @ 10 V
- Vgs（最大值）：±20V
- 不同 Vds 时输入电容 (Ciss)（最大值）：7920 pF @ 40 V
- FET 功能：-
- 功率耗散（最大值）：300W（Tc）
- 工作温度：-55°C ~ 175°C（TJ）
- 安装类型：表面贴装型
- 供应商器件封装：DDPAK/TO-263-3
- 封装/外壳：TO-263-4，D2Pak（3 引线 + 接片），TO-263AA
产品特性
- 超低 Qg 和 Qgd
- 低热阻
- 雪崩级
- 无铅引脚镀层
- 符合 RoHS 环保标准
- 无卤素
- D2PAK 塑料封装
- 次级侧同步整流器
- 电机控制
产品概述
这款 80V、2.6mΩ、D2PAK (TO-263) NexFET功率 MOSFET 被设计成在功率转换应用中大大降低 损耗。

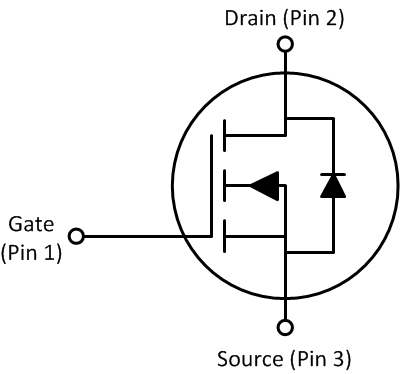

CSD19505KTTT 电路图
