CD4027BF3A

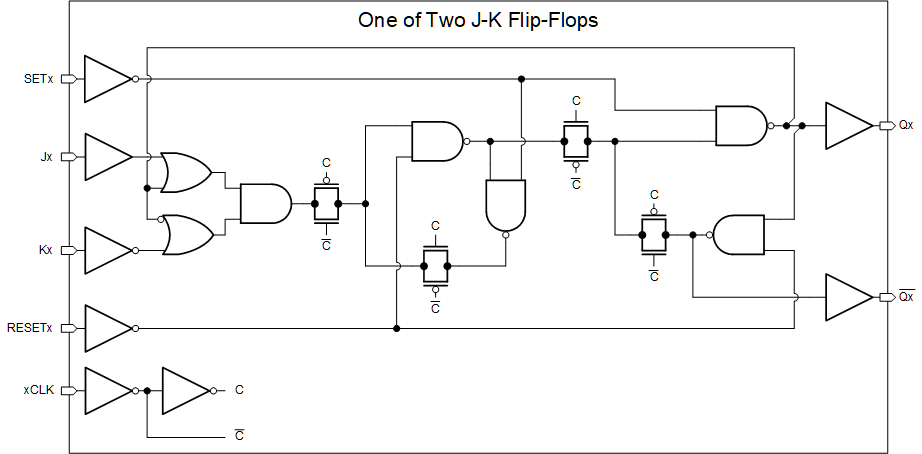

CD4027B 是一款包含两个相同互补对称 J-K 触发器的单片芯片集成电路。每个触发器都提供了单独的 J、K、置位、复位和时钟输入信号，以及缓冲 Q 和 Q 输出信号。借助此输入/输出，可实现与 RCA-CD4013B 双路 D 型触发器的兼容操作。CD4027B 适用于执行控制、寄存器和切换功能。J 和 K 输入端的逻辑电平以及内部自操纵控制每个触发器的状态；触发器状态的变化与时钟脉冲的正向转换同步。置位和复位功能独立于时钟，并在置位或复位输入端出现高电平信号时启动。CD4027B 型采用 16 引脚气密性双列直插式陶瓷封装（后缀为 F3A）、16 引脚双列直插式塑料封装（后缀为 E）、16 引脚小外形封装（后缀为 M、M96、MT 和 NSR）和 16 引脚薄型紧缩小外形封装（后缀为 PW 和 PWR）。
