BQ76PL536APAPT 供应商
-
BQ76PL536APAPT
品牌：TI 封装/批号：原厂原装/22+ -
BQ76PL536APAPT
品牌：TI(德州仪器) 封装/批号：HTQFP-64/2022+ -
BQ76PL536APAPT
品牌：TI代理 封装/批号：QFP64/23+ -
BQ76PL536APAPT
品牌：TI 封装/批号：原厂原装/2318+
BQ76PL536APAPT 属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：PMIC - 电池管理
- 系列：-
- 功能：电池监控器，过压/欠压保护
- 电池化学：锂离子（锂离子），多化学
- 电源电压：7.2 V ~ 27 V
- 工作温度：-40°C ~ 85°C
- 安装类型：表面贴装

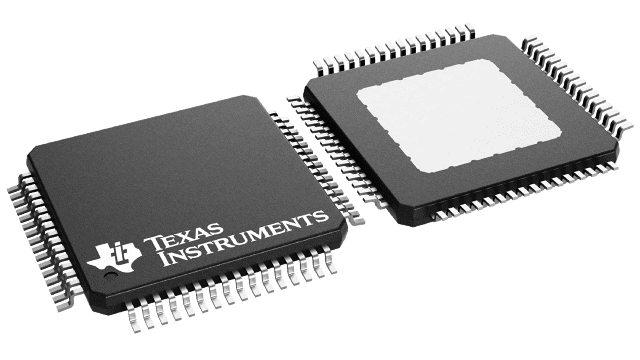

- 封装/外壳：64-TQFP 裸露焊盘
- 供应商设备封装：64-HTQFP（10x10）
- 包装：®
- 其它名称：296-28926-6
产品特性
- 支持 3 至 6 节电芯以及所有化合成分
- 热插拔
- 用于数据通信的高速串行外设接口 (SPI)
- 支持垂直堆叠的接口
- 设备之间无需隔离组件
- 工业温度范围：–40°C 至 85°C
- 高精度模数转换器 (ADC)：±1mV 典型精度 14 位分辨率，6µs 转换时间 9 个 ADC 输入：其中 6 个用于电芯电压（或 6 电芯电压）、2 个用于温度、1 个为通用输入 支持同步测量的专用引脚
- ±1mV 典型精度
- 14 位分辨率，6µs 转换时间
- 9 个 ADC 输入：其中 6 个用于电芯电压（或 6 电芯电压）、2 个用于温度、1 个为通用输入
- 支持同步测量的专用引脚
- 配置数据存储在具有差错校验/纠正 (ECC) 功能的一次性可编程 (OTP) 寄存器中
- 内置比较器（二级保护器）支持： 过压和欠压保护 过热保护 可编程的阈值和延迟时间 专用故障输出信号
- 过压和欠压保护
- 过热保护
- 可编程的阈值和延迟时间
- 专用故障输出信号
- 支持安全超时功能的电芯均衡控制输出通过外部组件设置均衡电流
- 通过外部组件设置均衡电流
- 电源电压范围：6V 至 30V（连续电压），峰值电压为 36V
- 低功耗：休眠电流典型值为 12µA，空闲电流典型值为 45µA
- 休眠电流典型值为 12µA，空闲电流典型值为 45µA
- 集成 5V、3mA 高精度 LDO
- 不间断电源系统 (UPS)
- 电动自行车和电动踏板车
- 大型电池系统
产品概述
bq76PL536A 器件是一款用于 3 至 6 节串联锂离子电池的可堆叠电池监视器和保护器。bq76PL536A 集成有模拟前端 (AFE) 与高精度模数转换器 (ADC)，共同用于实现对电池电芯电压的精确测量。温度使用一个单独的 ADC 进行测量。 除了测量温度外，该器件还能够为各个通道提供过压和欠压监控保护。该器件通过非易失性存储器来存储用户可编程的保护阈值和延迟时间。一旦超出其中某个阈值，就会输出故障信号。 通过堆叠 bq76PL536A 器件，可支持由 192 个电芯组成的叠层电池。所有器件通过高速 SPI 接口进行连接。

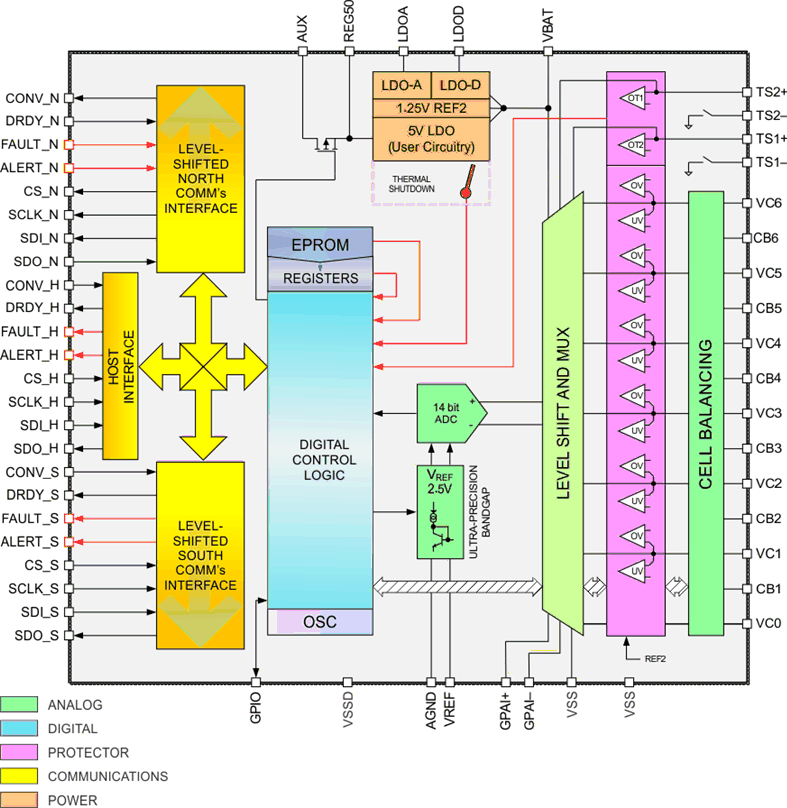

BQ76PL536APAPT 电路图
