BQ24725ARGRR

参考价格：$1.995

Texas Instruments PMIC - 电池管理

BQ24725ARGRR 供应商

BQ24725ARGRR 属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电池管理
  • 系列：-
  • 功能：充电管理
  • 电池化学：锂离子（锂离子），多化学
  • 电源电压：4.5 V ~ 24 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装

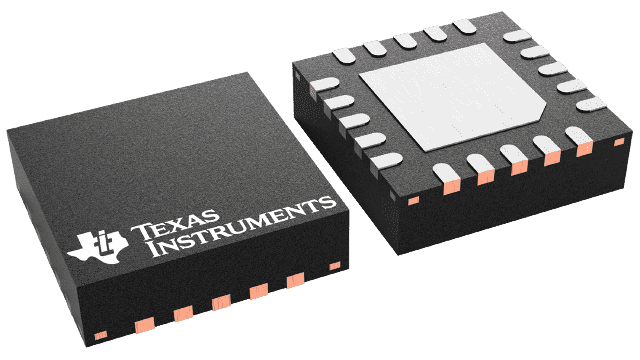

  • 封装/外壳：20-VFQFN 裸露焊盘
  • 供应商设备封装：20-VQFN-EP（3.5x3.5）
  • 包装：带卷 (TR)

产品特性

  • SMBus 主机控制的 NMOS-NMOS 同步降压转换器，开关频率可编程为 615kHz、750kHz 和 885kHz
  • N 沟道 MOSFET 可自动选择适配器供电或内部电荷泵驱动式电池供电的系统电源
  • 增强的安全 特性 ，可提供过压保护，过流保护，电池、电感器和 MOSFET 短路保护
  • 可编程的输入电流、充电电压、充电电流限制 高达 19.2V 的充电电压，精度为 ±0.5% 高达 8.128A 的充电电流，精度为 ±3%高达 8.064A 的输入电流，精度为 ±3%20x 适配器电流或充电电流放大器输出精度为 ±2%
  • 高达 19.2V 的充电电压，精度为 ±0.5%
  • 高达 8.128A 的充电电流，精度为 ±3%
  • 高达 8.064A 的输入电流，精度为 ±3%
  • 20x 适配器电流或充电电流放大器输出精度为 ±2%
  • 可编程的电池损耗阈值，支持电池 LEARN（学习）功能
  • 可编程的适配器检测和指示器
  • 集成软启动
  • 集成环路补偿
  • 可对 ILIM 引脚进行实时系统控制以限制充电电流
  • 交流适配器工作范围为 4.5V 至 24V
  • 断开状态电池放电电流为 5µA
  • 适配器待机静态电流为 0.65mA（最大 0.8mA）
  • 20 引脚 3.5mm x 3.5mm2 VQFN 封装

产品概述

BQ24725A 是一款高效同步的电池充电器，所含组件数较少，适用于空间受限的多化合物电池充电 应用。BQ24725A 利用两个电荷泵分别驱动 N 沟道 MOSFET（ACFET、RBFET 和 BATFET），从而自动选择系统电源。 SMBus 控制的输入电流、充电电流和充电电压 DAC 具有很高的调节精度，该精度可通过系统电源管理微控制器轻松编程。 BQ24725A 使用内部输入电流寄存器或外部 ILIM 引脚来调节 PWM 调制，以减小充电电流。 BQ24725A 可对 1 节、2 节、3 节或 4 节串联锂电子电池充电。
