BQ24392RSER 供应商
-
BQ24392RSER
品牌：TI 封装/批号：UQFN10/23+ -
BQ24392RSER
品牌：TI 封装/批号：UQFN-10/24+ -
BQ24392RSER
品牌：TI/德州仪器 封装/批号：UQFN10/21+ -
BQ24392RSER
品牌：TI(德州仪器) 封装/批号：UQFN-10/2022+ -
BQ24392RSER
品牌：TI 封装/批号：QFN/21+ -
BQ24392RSER
品牌：TI 封装/批号：原厂原装/2318+
BQ24392RSER 属性参数
- 标准包装：3,000
- 类别：集成电路 (IC)
- 家庭：PMIC - 电池管理
- 系列：*
产品特性
- USB 2.0 高速开关
- 检测符合 USB 电池充电规范版本 1.2 (BCv1.2) 的充电器
- 兼容附件 专用充电端口 标准下行端口 充电下行端口
- 专用充电端口
- 标准下行端口
- 充电下行端口
- 非标准充电器 Apple™充电器 TomTom™充电器 不符合电池充电规范版本 1.2 (BCv1.2) 的 USB 充电器
- Apple™充电器
- TomTom™充电器
- 不符合电池充电规范版本 1.2 (BCv1.2) 的 USB 充电器
- –2V 至 28V VBUS 电压范围
- 静电放电 (ESD) 性能经测试符合 JESD 22 规范 4000V 人体放电模式 1500V 组件充电模式 (C101)
- 4000V 人体放电模式
- 1500V 组件充电模式 (C101)
- 至接地 (GND) 的 ESD 性能 DP_CON/DM_CON ±8kV 接触放电 (IEC 61000-4-2)
- ±8kV 接触放电 (IEC 61000-4-2)
产品概述
BQ24392 是一款具有充电器检测功能的双路单刀单掷 (SPST) USB 2.0 高速隔离开关，可与 micro-USB 和 mini-USB 端口搭配使用。凭借这款 USB
开关，移动电话、平板电脑和其它电池供电型电子设备可通过不同适配器充电，并且系统软件需求最低。该器件的充电器检测电路可支持符合 USB 电池充电规范版本 1.2 (BCv1.2) 的
Apple™、TomTom™ 以及其它非标准充电器。当 micro-USB 或 mini-USB 端口连接充电器时，BQ24392 器件由 VBUS 供电，可承受 28V 电压，无需外部保护。

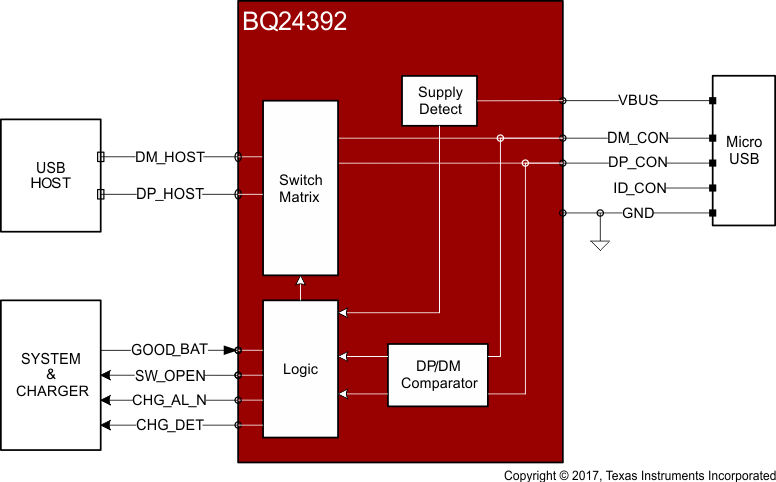

BQ24392RSER 电路图
