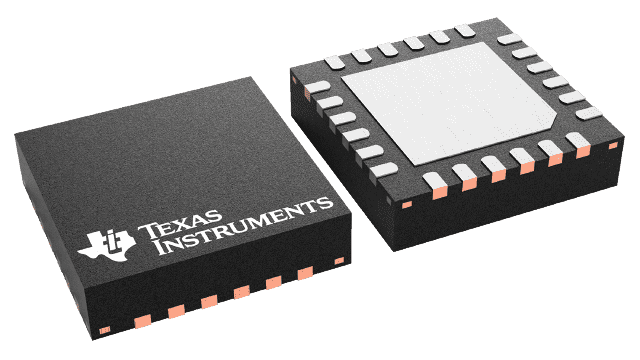

BQ24272RGET

bq24272 是一款高度集成的单节锂离子电池充电器和系统电源路径管理器件，这些器件主要是针对空间有限且带有高容量电池的便携式应用。 单节充电器可由一个专用电源供电运行，例如墙式充电器或者针对多用途解决方案的无线式电源。 此电源路径管理特性使得 bq24272 能够在对电池进行独立充电的同时从一个高效直流 (DC) 到 DC 转换器为系统供电。 此充电器一直监视电池电流并在系统负载所需电流超过输入电流限制时减少充电电流。 这样可实现正常的充电终止和定时器运行。 系统电压被调节至电池电压，但不会下降至低于 3.5V。 最小系统电压支持使得此系统能够与残次品或者有缺失的电池组一起运行并且即使在电池完全放电或者无电池的情况下实现即时系统启动。 当适配器不能传送峰值系统电流时，此电源路径管理架构允许电池补充系统电流需要。 这样可使用较小的适配器。 电池充电经历以下三个阶段：充电，恒定电流和恒定电压。 在所有的充电阶段，一个内部控制环路监视 IC 结温并且在超过内部温度阀值的情况下减少充电电流。 此外，bq24272 提供基于电压的电池组电热调节器监控输入 (TS) 来监控电池温度以保证安全充电。
