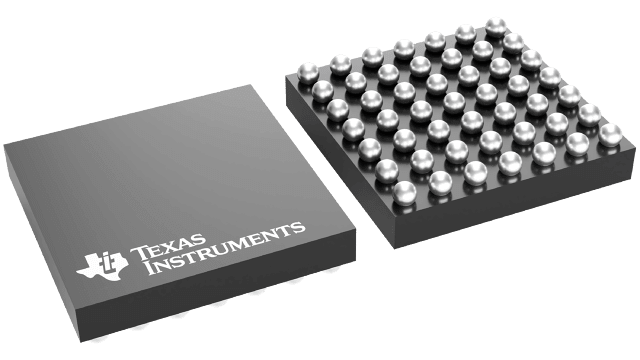

BQ24270YFFT

bq24270 和 bq24271 是高度集成的单节锂离子电池充电器和系统电源路径管理器件，这些器件主要是针对空间有限且含有高容量电池的便携式应用。 此单节充电器具有几个输入电流限制，此输入限制使得器件能够在 USB 端口或者更高功率输入电源的情况下运行（即交流 (AC) 适配器或者无线充电输入）用于多用解决方案。此电源路径管理特性使得 bq24270 和 bq24271 能够从一个高效直流 (DC) 到 DC 转换器为系统供电，同时对电池进行独立充电。 此充电器一直监视电池电流并在系统负载所需电流在输入电流限制之上时减少充电电流。 这样可实现正常的充电终止和定时器运行。 系统电压被调节至电池电压，但不会低于 3.5V。这个最小的系统电压支持使得此系统能够与一个有缺陷或者缺失的电池组一起运行，甚至在电池完全放电或者无电池的情况下实现系统瞬时启动。 当此适配器不能传送此峰值系统电流时，此电源路径管理结构允许电池补充系统电流需要。 这样可使用较小的适配器。 可使用 I2C 接口设定充电参数。电池充电有三个阶段：预充电、快速充电恒定电流和恒定电压。 在所有的充电阶段，一个内部控制环路监测 IC 结温并且如果超过此内部温度阀值，则减少充电电流。 此外，此器件还装有一个基于电压的电池组热敏电阻监控输入 (TS)，可为了实现安全充电来监控电池温度。用于 bq24270 和 bq24271 的 TS 功能与 JEITA 兼容。
